角铁的各种规格型号尺寸

角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。

角铁其截面是两边互相垂直成直角形的长条钢材。角铁有等边角钢和不等边角铁之分，两垂直边长度相同为等边角钢，一长一短的为不等边角钢。其规格以边宽×边宽×边厚的毫米数表示。

最小的角铁的规格型号尺寸是25*25，等边角钢的两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。

也可用型号表示，型号是边宽的厘米数，如∠3#。

扩展资料：

角铁的主要用途是：经常用于制做框架结构，例如高压输电的塔架、钢结构桥梁主梁两侧的框架、建筑工地上塔式起重机的立柱和臂杆、车间的立柱和梁等，小的地方如过节路边摆花盆造型的架子、在窗户下挂空调太阳能的架子等。

广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以以及仓库。

角钢都有啥规格

3X3角铁的尺寸：30*30*3cm，30*30*4cm。

角钢俗称角铁、是两边互相垂直成角形的长条钢材。

角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架、电缆沟支架、动力配管、母线支架安装、以以及仓库货架等。

外观质量：

角钢的表面质量在标准中有规定，一般要求不得存在使用上有害的缺陷，如分层、结疤、裂缝等。

角钢几何形状偏差的允许范围在标准中也有规定，一般包括弯曲度、边宽、边厚、顶角、理论重量等项，并规定角钢不得有显著的扭转。

50角钢尺寸规格一览表

国产角钢以边长的厘米数为号数，规格为2至20号，同一号角钢常有2到7种不同的边厚。进口角钢标明两边的实际尺寸以及边厚并注明相关标准。

一、一般角钢：

一般边长12.5cm的为大型角钢，12.5cm—5cm之间的为中型角钢，边长5cm的为小型角钢。

二、不等边角钢：

不等边角钢的截面高度按不等边角钢的长边宽来计算，指断面为角形且两边长不相等的钢材，其边长由25mm×16mm至200mm×l25mm。一般的不等边角钢规格为：∟50*32--∟200*125 厚度为4-18mm。

三、常用角钢国标尺寸规格：

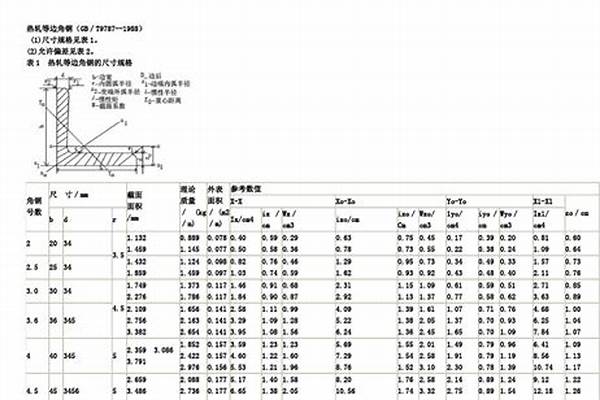

1、GB9787-1988热轧等边角钢尺寸、外形、重量以及允许偏差，其中规定的型号有：2、2.5、3.0、3.6、4、4.5、5、5.6、6.3、7、7.5、8、9、10、11、12.5、14、16、18、20号。

2、GB9788-1988热轧不等边角钢尺寸、外形、重量以及允许偏差，其中规定的型号有：2.5/1.6；3.2/2；4/2.5；4.5/2.8；5/3.2；5.6/3.6；6.3/4；7/4.5；（7.5/5）；8/5；9/5.6；10/6.3；10/8；11/7；12.5/8；14/9；16/10；18/11；20/12.5号。

扩展资料：

角钢存放的注意事项：

1、对锈蚀较严重的角钢，除锈后不宜长期保管，应尽快使用。角钢在入库前要注意防止雨淋或混入杂质。

2、对已经沾水的角钢要按其性质采用不同的以及时除净，如硬度高的可用钢丝刷，硬度低的用棉布。

3、角钢入库后要经常检查，如有锈蚀，应清除锈蚀层。

4、一般角钢表面清除于净后，不必涂油，但对好钢、合金薄钢板、合金钢管等，除锈后其内外表面均需涂防锈油后再存放。

百度百科-角钢

等边角钢规格表分享

1.50角钢的规格:角钢分为等边角钢和不等边角钢，有三面。上面提到的50*50*3，这是一个天翔制造的等边角钢，两边长50mm，高3mm。2.l50*50*5角铁尺寸大样图:角铁俗称角铁，是一种两边相互垂直的长条状钢材。3.有等边角和不等边角。4.等边角钢的两边宽度相等。5.其规格以毫米表示的边宽边宽边厚。6.“∠30×30×3”就是边宽30mm，边厚3mm的等边角钢。7.也可以用模型来表示，就是边宽的厘米数，∠3#8.模型并不是指同一模型中不同边厚的尺寸，所以角钢的边宽、边厚尺寸应在合同等文件中完整填写，避免单独使用模型。9.热轧等边角钢规格为2#-20#

角钢国标尺寸规格表

角钢是一种长条形的钢材，角钢的两边成一个直角很有特色，一般来说人们也称角钢为角铁。角钢因为有两边，所以按照边长可以分为等边角钢和不等边角钢。等边角钢的标准长度一般有6米、9米和12米，也有一些使用在特殊用途的等边角钢的制造长度是7米、8米以以及10米，但是绝对不会低于6米。下面有一些角钢的规格表，大家可以了解一下。

　等边角钢规表

等边角规格

KG/M

等边角规格

KG/M

等边角规格

KG/M

等边角规格

KG/M

20X20X3

0.889

60X60X5

4.570

90X90X8

10.946

130X130X12

23.600

20X20X4

1.145

60X60X6

5.427

90X90X9

12.220

130X130X13

25.400

25X25X2

0.763

63X63X4

3.907

90X90X10

13.476

130X130X14

27.200

25X25X3

1.124

63X63X5

4.822

90X90X15

15.940

130X130X16

30.900

25X25X4

1.459

63X63X6

5.721

100X100X6

9.366

140X140X10

21.488

30X30X2

0.922

63X63X8

7.469

100X100X7

10.830

140X140X12

25.522

30X30X3

1.373

63X63X10

9.151

100X100X8

12.276

140X140X14

29.490

30X30X4

1.786

70X70X4

4.372

100X100X10

15.120

140X140X15

31.451

36X36X3

1.656

70X70X5

5.397

100X100X12

17.898

140X140X16

33.393

36X36X4

2.163

70X70X6

6.406

100X100X14

20.611

160X160X10

24.729

36X36X5

2.654

70X70X7

7.398

100X100X16

23.257

160X160X12

29.391

40X40X3

1.852

70X70X8

8.373

110X110X7

11.928

160X160X14

33.987

40X40X4

2.422

75X75X5

5.818

110X110X8

13.532

160X160X16

38.518

40X40X5

2.976

75X75X6

6.905

110X110X10

16.690

175X175X12

31.800

　　不等边角钢规格表

规格

理重

规格

理重

32*20*3

1.171

100*63*7

8.722

40*25*3

1,484

100*63*8

9.878

40*25*4

1.936

100*63*10

12.142

45*28*3

1.687

100*80*6

8.35

45*28*4

2.203

100*80*7

9.656

50*32*3

1.908

100*80*8

10.946

50*32*4

2.494

100*80*10

13.476

56*36*3

2.153

110*70*6

8.35

56*36*4

2.818

110*70*7

9.656

56*36*5

3.466

110*70*8

10.946

等边角钢的重量计算公式

每米重量=0.00785*(边宽+边宽-边厚)*边厚

角钢的用途

角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架、电缆沟支架、动力配管、母线支架安装、以以及仓库货架等。

角钢属建造用碳素结构钢，是简单断面的型钢钢材，经常用于金属构件以及厂房的框架等。在使用中要求有较好的可焊性、塑性变形性能以及的机械强度。生产角钢的原料钢坯为低碳方钢坯，成品角钢为热轧成形、正火或热轧状态交货。

在角钢的生产制造中，有对角钢表面质量的相关规定，主要是在角钢的表面不能存在分层、钢体残缺、破损、裂缝这些在使用过程中有害的缺陷。对角钢的形状也有相关的要求，角钢的钢体不能出现明显的扭转，但是角钢的弯曲度、边宽厚度以以及重量一些参数可以存在范围内的误差，具体的偏差，大家可以去网上搜索。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

角钢国标尺寸规格表如下：

1、GB9787-1988热轧等边角钢尺寸、外形、重量以及允许偏差，其中规定的型号有：2、2.5、3.0、3.6、4、4.5、5、5.6、6.3、7、7.5、8、9、10、11、12.5、14、16、18、20号。

2、GB9788-1988热轧不等边角钢尺寸、外形、重量以及允许偏差，其中规定的型号有：2.5/1.6；3.2/2；4/2.5；4.5/2.8；5/3.2；5.6/3.6；6.3/4；7/4.5；（7.5/5）；8/5；9/5.6；10/6.3；10/8；11/7；12.5/8；14/9；16/10；18/11；20/12.5号。

角钢简介

1、角钢经常用于框架结构，例如高压输电的塔架、钢结构桥梁主梁两侧的框架、建筑工地上塔式起重机的立柱和臂杆、车间的立柱和梁等，小的地方如过节路边摆花盆造型的架子、在窗户下挂空调太阳能的架子等。

2、角钢的制造工艺比较简单，一般大型钢铁公司还真不生产这东西，生产工艺可分为热轧和冷弯两种，热轧用于大尺寸角钢，冷弯一般是比较小的。

3、标准工艺是用钢坯（如方坯）经过专用的型钢轧机多道反复轧制逐渐轧成∨形状，材质有保证，在角的内侧有过渡圆弧，机械性能可靠。

而小作坊生产的则是用板材或带钢直接轧成的，角的内侧没有过渡圆弧，而且由于是弯曲成的在角处的内应力较大，机械性能较差，最重要的一点是材料没保证，甚至可能是“地条钢”，这样的角钢买回来一般不能弯曲，也不能焊，最多能取长短钻孔。
