钢筋混凝土框架桥线路加固方案？

钢筋混凝土加固方案框架桥线路

一、 编制依据

1.1南外环公路下穿铁路立交桥工程施工图纸以及相关资料；

1.2《铁路桥涵施工规范》；

1.3《铁路混凝土与砌体工程施工规范》；

1.4《铁路桥涵工程施工质量验收标准》；

1.5《铁路混凝土与砌体工程施工质量验收标准》；

1.6《铁路轨道施工质量验收标准》；

1.7《铁路路基施工规范》；1.8《铁路工务安全规则》；

1.9《铁路线路维修规则》；

1.10《铁路桥隧建筑物大维修规则》；

1.11《铁路技术管理规程》铁道部令第2号；

1.12本工程的《施工合同》；

1.13设计文件、施工图纸以及现场实地勘察资料；

二、工程概况

2.1市南外环公路与线交叉里程为K348+116，为市新增规划道路,道路与既有铁路夹角90°34”，桥上为上、下行正线。框架面积493.5m?，按顶进施工。

2.2本工程设计为（8+16+8）m钢筋砼框架，hо=6.2m，底板厚 1.2m，顶板厚0.8m，轴长14.1m，框构外宽35m，边墙厚0.8m，中墙厚0.7m。

2.3 主要工程量: 主体C35钢筋砼1078.5m?，C20砼挡墙基础81.6m?，M10浆砌片石挡墙115.2 m?,线路加固2股，顶进挖土约4100m?。

2.4上、下行线均为Ⅲ型轨枕，线路平面为直线；框构在线路右侧预制。

2.5桥址处地表层为粉质粘土，箱身设计基底应力 ,地基允许承载力。

2.6 主要施工：纵横抬梁以及工便梁组合加固线路顶进施工。

三、施工工期以及计划安排

施工工期：计划2009年 2 月25 日开工，2009年 5 月31 日

竣工。

四、施工准备

4.1相关技术资料、设计规范和现场勘查情况，制定详尽的框构桥线路加固以及顶进施工方案。

4.2与工务段、电务段、铁通签定安全配合协议、弄清电缆、光缆的位置，提前移到安全位置。

4.3做好要点申请，为线路加固做好各项准备工作。

4.4设备、材料供应：施工用材料设备应提前5天进入工地， 并应有的富余量以免发生误工。顶进施工主要机具设备材料表

五、线路加固方案

线路加固在桥涵顶进作业中，是保障行车安全的核心，合理的加固方案是确保行车安全的重要保障。本桥变更后的加固方案为：采用

I115工便梁做纵梁（线间采用一根H440*300型钢），H70纵抬梁组承 托横抬梁,H40横抬梁组横抬扣轨、P50 5轨承托轨枕，H20钢枕控制线路方向,既有砼枕控制轨距的组合加固方案，一次顶进就位。

5.1 线路准备

5.1.1线路限速45Km/h。

5.1.2相关项目利用封锁点施工。

5.1.3所有电缆都已探明并做好防护。

5.2纵梁安装

5.2.1路肩侧纵梁采用I115型工便梁，用纵向联接板将5孔12米工便梁联接起来组成60m长便梁。接头联接板采用等强度联结，由上下夹板两组和一组腹板组成。工便梁按线路加固平面布置，架设在距线路中心2.2米的位置。

5.2.2便梁架设采用100T吊车吊装。架设便梁前，在每片便梁两端位置必须先穿入2片钢枕，以便于便梁就位时随即与之连接，保证其稳定性，确保行车安全；吊便梁时，应设专人进行防护。

5.2.3线间纵梁采用1根H440×300型钢，申请封锁上行线路，跨线移梁。H44型钢纵梁联结采用等强焊接或连接板等强联结。

5.3钢枕安装

在既有砼枕之间穿钢枕，利用线路封锁点，开挖一空穿一根，穿一根与纵梁加固一根，与轨底接触面垫好绝缘板，如此反复逐次施工，严格控制水平和方向，确保行车安全，其两端与纵梁联结，联结采用高强螺栓与纵梁联结拧紧，线间纵梁采用Φ22U型螺栓以及-12钢扣板联结。

5.4扣轨梁安装

5.4.1利用线路封锁点，分次拉入P50 5轨梁。

5.4.2扣轨梁与钢枕、砼枕之间加橡胶垫板，扣轨梁与钢枕用Φ22U型螺栓连接，每隔两根钢枕连接一处，扣轨梁与砼枕也是用Φ22U型螺栓隔二连一的连接。

5.5纵抬梁安装

5.5.1纵抬梁采用并排3根H700×300型钢为一组，长度12米，放置在钻孔桩上，纵抬梁与钻孔桩之间放橡胶垫板，与横抬梁节点处用Φ22U型螺栓连接。

5.5.2纵抬梁与横抬梁接触面加橡胶垫板，并用硬木楔把缝隙填塞密实。

5.5.3箱体顶进至排钻孔桩时，先破除桩，再松开U型螺栓，用导链落下纵抬梁，横抬梁一头落在箱体顶板上。

5.6横抬梁安装

5.6.1在扣轨梁下设横抬梁组。在框架范围内3根H400×400型钢为一组，每组间距0.85m，L=18m。

5.6.2在框架两侧范围内设3根H400×400型钢为一组横抬梁，每组间距0.85m，L=15m，用Φ22U型螺栓联结纵抬梁组。

5.6.3横抬梁与扣轨梁接触面加橡胶垫板，不密实处填塞硬木楔。

5.6.4为了减小拆除排桩时，横抬梁的挠度，在下行线横抬梁底部满铺一排木枕，以减小横抬梁的受力跨度，增大线路加固的安全性。

5.7线路控制

5.7.1轨距控制：一靠砼枕来控制，二靠钢枕上的钢轨扣件，确保轨距符合要求。

5.7.2线路的横向控制：每两根砼枕之间有一根钢枕，钢枕和钢轨采用绝缘扣板联结，使线路固定在工便梁之间，不致发生横向移动。

5.7.3通过上述措施，纵梁、横梁、线路形成一个整体结构，能确保线路不变形。

5.8线路加固安全保证措施

5.8.1搞好安全教育，强化全员安全意识，牢固树立安全的思想。

5.8.2加强施工过程安全管理，教育作业人员注意本岗位技术要求和操作规程，不允许违章冒险蛮干。

5.8.3线路加固完毕，要严格检查线路的方向、水平、轨距、以及加固螺栓扣件是否松动，其它料具严禁侵限，工字钢与线路钢轨接触处的绝缘是否良好等，做到每过一辆列车检查一遍。

六、纵横梁检算

检算说明：本检算全部按简支梁检算，实际上由于纵梁与横抬梁是绞结的，实际工作中稳定性和牢固程度要更好。

6.1 Ⅰ115型工便梁检算

6.1.1纵梁检算（受力跨度为6.2m时）

I115型工便梁惯性矩Ⅰm=1057925cm4

线路活荷载： （以影响线检算得出）；

静荷载：结构自重、线路、设备

便梁支点平面图，支点间间距为620cm

此时梁的受力跨度Lma=6.2m

6.1.2H20钢枕检算

现行机车轴重P=220KN，

列车限速45Km/h

机车轮轴间距1.5m

横梁间距600mm

每根横梁折算受力

梁自重0.68KN/m

横梁按简支梁计算，横梁采用H20钢枕Im=6646cm4

6.2700×300H型钢纵抬梁组检算

原设计中纵抬梁采用2根458×417H型钢，现采用3根700×300H型钢进行替代，458×417H型钢惯性矩IX=187000cm4，700×300H型钢惯性矩IX=201000cm4。

1、承托纵梁700×300H型钢检算

（1）使用条件：

700×300H型钢，W=5760.0cm3，I=201000.0cm4，E=2100000.0kg/cm2，每组H型钢3片，共6片，承担线路纵向6.2m跨度的荷载。（W、I查自材料手册）

（2）检算：

A、中—活载图示：

B、转化为均布荷载：q1=22*5/6.0=18.3t/m

线路以及H型钢（静载）：按10.0t/m计；

22t 22t 22t 22t22t

1.5*4=6.0m

冲击系数：按限速45km/h，《铁路桥涵设计基本规范》和《铁路工务技术手册》确定：

1+μ=1+2*6.2/（30+0.5）=1.40

故每侧纵梁承受均布荷载：

q=（q1+10）（1+u）=（18.3+10）*1.4=39.62t/m=396.2kg/cm

弯矩：Mma= qL2/8=396.2×6202/8=19.0*106kg.cm

工字钢强度检算：

参照《桥涵》施工手册下册P406知：

〔σ〕=170Mpa=1700 kg/cm2

σma= Mma/ W=19.0*106kg.cm/（3*5760.0）cm3

=1099.5kg/cm2﹥〔σ〕=1700 kg/cm2

所以：H型钢强度满足要求。

挠度检算：

fma=5qL4/（384*E*I）

=5*396.2*6204/（384*2.1*106*3*201000.0）=0.6cm

〔f〕=L/400=620/400=1.55cm

所以：fma <〔f〕

所以：700*300H型钢钢度满足要求。

6.3400×400 H型钢横抬梁组检算

6.3.1框架部分H型钢检算

按0.28m间距放置1根18米400*400H型钢所组成的横抬梁进行检算。

H型钢横抬梁主要受挠度控制。假设H型钢横抬梁在整个顶进过程中承受全部的轨道和列车荷载，横抬梁在顶进中的跨度（排桩拆掉时）11.85m，2股线路同时承受列车荷载，经分析计算,上行中心线处，横抬梁所产生的挠度。

1、计算线路的均布荷载：

线路重量按1t/m计算

未考虑列车冲击时的均布荷载：

q1＝22/1.5＋1=15.7t/m

列车冲击系数：1+μ=1+2*6.2/（30+0.5）1.4

考虑列车冲击时的均布荷载：

q2＝1.4*15.7=21.98t/m

P=0.28*21.98=6.154t

拆除排桩时，H40横抬梁组受力情况如下图。

弯矩：Mma=61.54*5.06=311.4KN.m

挠度：ωma=Fa/（24EI）*（3*l2-4*a2）

=311.4/（24*2.1*106*66900*10-8）*（3*11.852-4*5.062）

=2.9cm

满足要求

6.3.2框架两侧部分H型钢检算

按0.28m间距放置1根15m 400*400 H型钢所组成的横抬梁进行检算。

H型钢横抬梁主要受挠度控制。假设H型钢横抬梁在整个施工过程中承受全部的轨道和列车荷载，横抬梁的跨度（排桩至下行线底部的木枕中心）10.79m，2股线路同时承受列车荷载，经分析计算,上行中心线处，横抬梁所产生的挠度。

1、计算线路的均布荷载：

线路重量按1t/m计算

未考虑列车冲击时的均布荷载：

q1＝22/1.5＋1=15.7t/m

列车冲击系数：1+μ=1+2*6.2/（30+0.5）=1.4

考虑列车冲击时的均布荷载：

q2＝1.4*15.7=21.98t/m

P=0.28*21.98=6.154t

H40横抬梁组受力情况如下图:

弯矩Mma=61.54*4.0=246.16KN.m

挠度：ωma=Fa/（24EI）*（3*l2-4*a2）

=246.16/（24*2.1*106*66900*10-8）*（3*10.792-4*4.02）

=2.08cm

更多关于工程/服务/采购类的标书代写，提升中标率，您可以点击底部官网免费咨询：/#/?source=bdzd

求欧标H型钢的规格尺寸标准

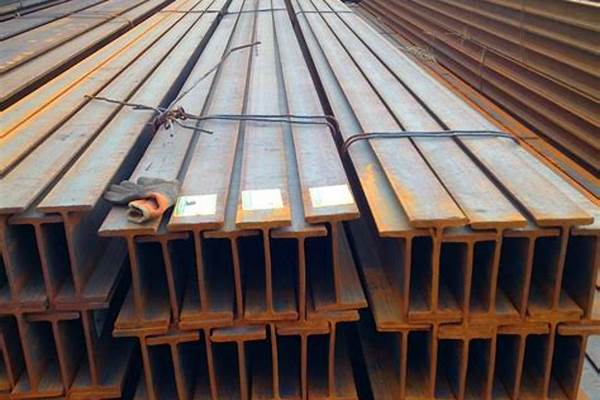

H型钢型号规格表以及其重量表：

1、100（H）*100（B）*6（t1）*8（t2）：高度为100mm，宽度为100mm，腹板厚度为6mm，翼缘厚度为8mm。截面面积为21.58cm?，理论重量为16.9kg/m。

2、125（H）*125（B）*6.5（t1）*9（t2）：高度为125mm，宽度为125mm，腹板厚度为6.5mm，翼缘厚度为9mm。截面面积为30.00cm?，理论重量为23.6kg/m。

3、150（H）*150（B）*7（t1）*10（t2）：高度为150mm，宽度为150mm，腹板厚度为7mm，翼缘厚度为10mm。截面面积为39.64cm?，理论重量为31.1kg/m。

4、175（H）*175（B）*7.5（t1）*11（t2）：高度为175mm，宽度为175mm，腹板厚度为7.5mm，翼缘厚度为11mm。截面面积为55.49cm?，理论重量为43.6kg/m。

5、HW（宽翼缘H型钢）200（H）*200（B）*8（t1）*12（t2）：高度为200mm，宽度为200mm，腹板厚度为8mm，翼缘厚度为12mm。截面面积为49.9cm?，理论重量为63.53kg/m。

6、HW（宽翼缘H型钢）250（H）*250（B）*9（t1）*14（t2）：高度为250mm，宽度为250mm，腹板厚度为9mm，翼缘厚度为14mm。截面面积为79.9cm?，理论重量为93.0kg/m。

7、HW（宽翼缘H型钢）300（H）*300（B）*10（t1）*15（t2）：高度为300mm，宽度为300mm，腹板厚度为10mm，翼缘厚度为15mm。截面面积为118.5cm?，理论重量为135kg/m。

8、HW（宽翼缘H型钢）350（H）*350（B）*12（t1）*19（t2）：高度为350mm，宽度为350mm，腹板厚度为12mm，翼缘厚度为19mm。截面面积为171.9cm?，理论重量为175kg/m。

9、HW（宽翼缘H型钢）400（H）*400（B）*13（t1）*21（t2）：高度为400mm，宽度为400mm，腹板厚度为13mm，翼缘厚度为21mm。截面面积为238.7cm?，理论重量为238kg/m。

H型钢的特点

1、结构强度高，截面模数大，与普通工字钢相比，在承载条件相同的情况下，可节省10-15%的金属。

2、灵活的设计风格，当梁高相钢结构的开间可以比混凝土结构的开间大50%，从而使建筑布局更加灵活。

3、与混凝土结构自重相比，结构自重较轻，降低了结构设计的内力，降低了建筑结构的基本处理要求，施工简单，降低了成本。

4、截面形状经济合理，机械性能好，轧制时截面各点延伸均匀。内应力小，截面模数大。

5、稳定性高，便于机械加工，采用H型钢可保护环境，工业化程度高，工程施工速度快。

内容参考：百度百科-H型钢

欧标型钢IPE,IPEAA,UPN,UPE欧标槽钢（可咨询：021-56 58 5669 137 7152 0285）

1）欧标工字钢（IPE）

材质为S275JR或ST44－2，各种尺寸型号，长度为6米或12米，尺寸公差和质量均要求符合UNE-EN10025.1994标准．

IPE即为欧标工字钢.还有IPEA，IPEAA等轻型工字型号.

目前国标生产的工字钢与IPE是有区别的，除尺寸有很大差别外，另一重要的区为:IPE要求凸缘（两腿）与立股（腰）的接合处为90度角，而国标的工字钢是有坡度的，这种有坡度的工字钢在欧标中称为IPN。

2）欧标槽钢（UPN和UPE）

材质为S275JR或ST44－2，各种尺寸型号，长度为6米或12米，尺寸公差和质量均要求符合UNE-EN10025.1994标准．其中直腿槽钢具体型号

100*55*4.5*7.5*10*9.82kg/m

120*60*5*8*12*12.6kg/m

140*65*5*9*12*14.5kg/m

160*70*5.5*9.5*12*17kg/m

180*75*5.5*10.5*12*19.7kg/m

3）欧标H型钢（HEA或HEB）

材质为S275JR或ST44－2，各种尺寸型号，长度为6米，12米，14米或15米．尺寸公差和质量均要求符合UNE-EN10025.1994标准．

翻一下欧洲型钢表，HEA和HEB都是宽翼缘型钢。按照每米重量和梁高/翼缘宽可以在H型钢里面找到对应的。参照标准GB/T 11263-2005 HEB300有3种：前头是翼缘宽腹板厚，后头是每米重。

1：500 10——156.3

2：500 15——175.9

3：500 20——195.5

4）欧标角钢（L）

材质为S275JR或ST44－2，各种尺寸型号，长度为6米或12米．尺寸公差和质量均要求符合UNE-EN10025.1994标准．

品 名 规格 型号 材质 米重/公斤

UB英标H型钢 127*76*13 127*76*4*7.6 S235/S275/S355 13

UB英标H型钢 152*89*16 152.4*88.7*4.5*7.7 S235/S275/S355 16

UB英标H型钢 178*102*19 177.8*101.2*4.8*7.9 S235/S275/S355 19

UB英标H型钢 203*102*23 203.2*101.8*5.4*9.3 S235/S275/S355 23.1

UB英标H型钢 203*133*25 203.2*133.2*5.7*6.8 S235/S275/S355 25

UB英标H型钢 203*133*30 206.8*133.9*6.4*9.6 S235/S275/S355 30

UB英标H型钢 254*102*22 254*101.6*5.7*6.8 S235/S275/S355 22

UB英标H型钢 254*102*25 257.2*101.9*6*8.4 S235/S275/S355 25.2

UB英标H型钢 254*102*28 260.4*102.2*6.3*10 S235/S275/S355 28.3

UB英标H型钢 254*146*31 251.4*146.1*6*8.6 S235/S275/S355 31.1

UB英标H型钢 254*146*37 256*146.4*6.3*10.9 S235/S275/S355 37

UB英标H型钢 254*146*43 259.6*147.3*7.2*12.7 S235/S275/S355 43

UB英标H型钢 305*102*25 305.1*101.6*5.8*7 S235/S275/S355 24.8

UB英标H型钢 305*102*28 308.7*101.8*6*8.8 S235/S275/S355 28.2

UB英标H型钢 305*102*33 312.7*102.4*6.6*10.8 S235/S275/S355 32.8

UB英标H型钢 305*127*37 304.4*123.4*7.1*10.7 S235/S275/S355 37

UB英标H型钢 305*127*42 307.2*124.3*8*12.1 S235/S275/S355 41.9

UB英标H型钢 305*127*48 311*125.3*9*14 S235/S275/S355 48

UB英标H型钢 305*165*40 303.4*165*6*10.2 S235/S275/S355 40.3

UB英标H型钢 305*165*46 306.6*165.7*6.7*11.8 S235/S275/S355 46.1

UB英标H型钢 305*165*54 310.4*166.9*7.9*13.7 S235/S275/S355 54

UB英标H型钢 356*127*33 349*125.4*6*8.5 S235/S275/S355 33.1

UB英标H型钢 356*127*39 353.4*126*6.6*10.7 S235/S275/S355 39.1

UB英标H型钢 356*171*45 351.4*171.1*7*9.7 S235/S275/S355 45

UB英标H型钢 356*171*51 355*171.5*7.4*11.5 S235/S275/S355 51

UB英标H型钢 356*171*57 358*172.2*8.1*13 S235/S275/S355 57

UB英标H型钢 356*171*67 363.4*173.2*9.1*15.7 S235/S275/S355 67.1

UB英标H型钢 406*140*39 398*141.8*6.4*8.6 S235/S275/S355 39

UB英标H型钢 406*140*46 403.2*142.2*6.8*11.2 S235/S275/S355 46

UB英标H型钢 406*178*54 402.6*177.7*7.7*10.9 S235/S275/S355 54.1

UB英标H型钢 406*178*60 406.4*177.9*7.9*12.8 S235/S275/S355 60.1

UB英标H型钢 406*178*67 409.4*178.8*8.8*14.3 S235/S275/S355 67.1

UB英标H型钢 406*178*74 412.8*179.5*9.5*16 S235/S275/S355 74.2

UB英标H型钢 457*152*52 449.8*152.4*7.6*10.9 S235/S275/S355 52.3

UB英标H型钢 457*152*60 454.6*152.9*8.1*13.3 S235/S275/S355 59.8

UB英标H型钢 457*152*67 458*153.8*9*15 S235/S275/S355 67.2

UB英标H型钢 457*152*74 462*154.4*9.6*17 S235/S275/S355 74.2

UB英标H型钢 457*152*82 465.8*155.3*10.5*18.9 S235/S275/S355 82.1

UB英标H型钢 457*191*67 453.4*189.9*8.5*12.7 S235/S275/S355 67.1

UB英标H型钢 457*191*74 457*190.4*9*14.5 S235/S275/S355 74.3

UB英标H型钢 457*191*82 460*191.3*9.9*16 S235/S275/S355 82

UB英标H型钢 457*191*89 463.4*191.9*10.5*17.7 S235/S275/S355 89

UB英标H型钢 457*198*98 467.2*192.8*11.4*19.6 S235/S275/S355 98.3

UB英标H型钢 533*210*82 528.3*208.8*9.6*13.2 S235/S275/S355 82.2

UB英标H型钢 533*210*92 533.1*209.3*10.1*15.6 S235/S275/S355 92.1

UB英标H型钢 533*210*101 536.7*210*10.8*17.4 S235/S275/S355 101

UB英标H型钢 533*210*109 539.5*210.8*11.6*18.8 S235/S275/S355 109

UB英标H型钢 533*210*122 544.5*211.9*12.7*21.3 S235/S275/S355 122

UB英标H型钢 610*229*101 602.6*227.6*10.5*14.8 S235/S275/S355 101.2

UB英标H型钢 610*229*113 607.6*228.2*11.1*17.3 S235/S275/S355 113

UB英标H型钢 610*229*125 612.2*229*11.9*19.6 S235/S275/S355 125.1

UB英标H型钢 610*229*140 617.2*230.2*13.1*22.1 S235/S275/S355 139.9

UB英标H型钢 610*305*149 612.4*304.8*11.8*19.7 S235/S275/S355 149.1

UB英标H型钢 610*305*179 620.2*307.1*14.1*23.6 S235/S275/S355 179

UB英标H型钢 610*305*238 635.8*311.4*18.4*31.4 S235/S275/S355 238.1

UB英标H型钢 686*254*125 677.9*253*11.7*16.2 S235/S275/S355 125.2

UB英标H型钢 686*254*140 683.5*253.7*12.4 S235/S275/S355 140.1

UB英标H型钢 686*254*152 687.5*254.5*13.2*21 S235/S275/S355 152.4

UB英标H型钢 686*254*170 692.9*255.8*14.5*23.7 S235/S275/S355 170.2

UB英标H型钢 762*267*147 754*265.2*12.8*17.5 S235/S275/S355 146.9

UB英标H型钢 762*267*173 762.2*266.7*14.3*21.6 S235/S275/S355 173

UB英标H型钢 762*267*197 769.8*268*15.6*25.4 S235/S275/S355 196.8

UB英标H型钢 838*292*176 834.9*291.7*14*18.8 S235/S275/S355 175.9

UB英标H型钢 838*292*194 840.7*292.4*14.7*21.7 S235/S275/S355 193.8

UB英标H型钢 838*292*226 850.9*293.8*16.1*26.8 S235/S275/S355 226.5

UB英标H型钢 914*305*201 903*303.3*15.1*20.2 S235/S275/S355 200.9

UB英标H型钢 914*305*224 910.4*304.1*15.9*23.9 S235/S275/S355 224.2

UB英标H型钢 914*305*253 918.4*305.5*17.3*27.9 S235/S275/S355 253.4

UB英标H型钢 914*305*289 926.6*307.7*19.5*32 S235/S275/S355 289.1

UB英标H型钢 914*419*343 911.8*418.5*19.4*32 S235/S275/S355 343.3

UB英标H型钢 914*419*388 921*420.5*21.4*36.6 S235/S275/S355 388

UB英标H型钢 1016*305*222 970.3*300*16*21.1 S235/S275/S355 222

UB英标H型钢 1016*305*249 980*300*16.5*26 S235/S275/S355 249

UB英标H型钢 1016*305*272 990.1*300*16.5*31 S235/S275/S355 272

UB英标H型钢 1016*305*314 1000*300*19.1*35.9 S235/S275/S355 314

UB英标H型钢 1016*305*349 1008.1*302*21.1*40 S235/S275/S355 349

UB英标H型钢 1016*305*393 1016*303*24.4*43.9 S235/S275/S355 393

UB英标H型钢 1016*305*415 1020*304*26*46 S235/S275/S355 415

UB英标H型钢 1016*305*438 1026*305*27*49 S235/S275/S355 438

UB英标H型钢 1016*305*494 1036*309*31*54 S235/S275/S355 494

UB英标H型钢 1016*305*584 1056*314*36*64 S235/S275/S355 584
