钢管材料规格型号/a的今日更新是一个不断变化的过程,它涉及到许多方面。今天,我将与大家分享关于钢管材料规格型号/a的最新动态,希望我的介绍能为有需要的朋友提供一些帮助。
文章目录列表:
1.无缝钢管型号规格表?2.钢管有多少规格型号
3.不锈钢管规格型号表
4.钢管型号规格表?钢管的分类有哪些?
无缝钢管型号规格表?
如下图。注:计算常用型材理论重量计算公式:m=F×L×ρ
m—质量?Kg?;F—断面积m2/m?;L—长度m?;?ρ—密度?*Kg/m3
☆其中:F断面积计算方法:
1、方钢? F= a2?
2、钢管 F=3.1416×$(D-$) D—直径$—厚度
3、钢板、扁钢 F= a×$a—宽度
密度:
钢材:7.85*103 kg/m3
铝:2.5~2.95*103
铜:8.45~8.9*103
铸铁:6.6~7*103
尼龙:1.04~1.15*103
扩展资料:
无缝钢管用途很广泛。
1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制,产量最多,主要用作输送流体的管道或结构零件。
2、根据用途不同分三类供应:
a、按化学成分和机械性能供应;
b、按机械性能供应;
c、按水压试验供应。按a、b类供应的钢管,如用于承受液体压力,也要进行水压试验。
3、专门用途的无缝管有锅炉用无缝管、化工电力用,地质用无缝钢管及石油用无缝管等多种。
无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相同时,重量较轻,是一种经济截面钢材。
广泛用于制造结构件和机械零件,如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件,可提高材料利用率,简化制造工序,节约材料和加工工时,已广泛用钢管来制造。
钢管有多少规格型号
规格外径mm壁厚mm最小壁厚mm焊管(6米定尺)镀锌管(6米定尺) \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\(焊管)\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\(热镀锌) 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明:W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量:kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06\x0d\镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg) \x0d\钢的密度为: 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤( kg )。其基本公式为: \x0d\W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下: \x0d\名称(单位) \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条(kg/m) \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢(kg/m) \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢(kg/m) \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\(kg/m) \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\(kg/m) \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\(kg/m) \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\(kg/m) \x0d\= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg \x0d\不等边角钢 \x0d\(kg/m) \x0d\W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg\x0d\槽钢 \x0d\(kg/m) \x0d\W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg \x0d\工字钢(kg/m) \x0d\W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg \x0d\钢板(kg/m2) \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管(包括无缝钢管及焊接钢管(kg/m) \x0d\W= 0.02466 ×S (D – S ) \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg赞同8| 评论
不锈钢管规格型号表

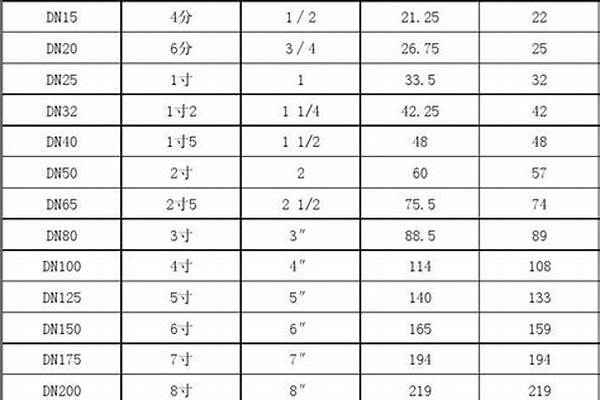

常用钢管规格表如图所示
KGB管壁厚与JDG有很大区别,JDG除了16的管壁厚为1.2以外,其余全部为1.6。KGB管壁厚和管大小有关。?大于16的也有1.2的,更有的1.0的。
(来源中国百科网)镀锌管基本知识
一般来说,管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。管子的公称直径和其内径、外径都不相等。‘
例如:公称直径为100MM的无缝钢管邮102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108*5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称。
钢管型号规格表?钢管的分类有哪些?
不锈钢管规格型号表按照公称通径可以分为DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。
外径分别对应为I系管材,16.00mm、20.00mm、25.40mm、32.00mm、40.00mm、50.80mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。
II系管材,15.88mm、22.22mm、28.58mm、34.00mm、42.70mm、48.60mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。壁厚对应为0.8mm、1.0mm、1.0mm、1.2mm、1.2mm、1.2mm、2.0mm、2.0mm、2.0mm、2.5mm、2.5mm、3.0mm、3.0mm、3.0mm。
发展:
不锈钢钢管是一种中空的长条圆形钢材,广泛用于石油、化工、医疗、食品、轻工、机械仪表等工业输送管道以及机械结构部件等。另外,在折弯、抗扭强度相同时,重量较轻。所以也广泛用于制造机械零件和工程结构,也常用作家具厨具等。
凡是两端开口并具有中空的断面,而且其长度与断面周长之比较大的钢材,都可以称为钢管。当长度与断面周长之比较小时,可称为管段或管形配件,它们都属于管材产品的范畴。六十多年以来,建筑师们一直选用不锈钢来建造成本效益好的永久性建筑物。
现在很多生活中都会使用到各种各样的钢管,钢管也是分为很多种类和型号,仍在进行购买的时候,对于这方面的知识一定要有所了解,钢管型号规格表是需要了解和知道的,同时对于钢管的分类有哪些,也是要有充分的认识,这样对人们的生活是有帮助。
现在很多生活中都会使用到各种各样的钢管,钢管也是分为很多种类和型号,仍在进行购买的时候,对于这方面的知识一定要有所了解,钢管型号规格表是需要了解和知道的,同时对于钢管的分类有哪些,也是要有充分的认识,这样对人们的生活是有帮助。
钢管型号规格表?
1、通常 长度 (又称非定尺长度):凡长度在标准规定的长度范围内而且无固定长度要求的,均称为通常长度。例如结构管标准规定:热轧(挤压、扩)钢管3000mm~12000mm;冷拔(轧)钢管2000mmm~10500mm。
2、定尺长度:定尺长度应在通常长度范围内,是合同中要求的某一固定长度尺寸。但实际操作中都切出定尺长度是不大可能的,因此标准中对定尺长度规定了允许的正偏差值。
3、倍尺长度:倍尺长度应在通常长度范围内,合同中应注明单倍尺长度及构成总长度的倍数(例如3000mm?3,即3000mm的3倍数,总长为9000mm)。实际操作中,应在总长度的基础上加上允许正偏差20mm,再加上每个单倍尺长度应留切口余量。以结构管为例,规定留切口余量:外径?159mm为5~10mm;外径>159mm为10~15mm。
钢管的分类有哪些?
1.管道用管。如:水、煤气管、蒸汽管道用 无缝管 、石油输送管、石油线用管。农业灌溉用水龙头带管和喷灌用管等。
2.热工设备用管。如一般锅炉用的沸 水管 、过热蒸汽管,机车锅炉用的过热管、大烟管、小烟管、 拱 砖管以及高温 高压锅 炉管等。
3.机械工业用管。如航空结构管(圆管、椭圆管、平椭圆管),汽车半轴管、车轴管、汽车拖拉机结构管、拖拉机的油冷却器用管、农机用方形管与矩形管、变压器用管以及轴承用管等。
4.石油地质钻探用管。如:石油钻探管、石油钻杆(方钻杆与六角钻杆)、钻挺、石油油管、石油套管及各种管接头、地质钻探管(岩心管、套管、主动钻杆、钻挺、按箍及销接头等)。
5.化学工业用管。如:石油裂化管,化工设备热交换器及管道用管、不锈耐酸管、化肥用高压管以及输送化工介质用管等。
6.其他各部门用管。如:容器用管(高压气瓶用管与一般容器管),仪表仪器用管、手表壳用管、注射针头及其医疗器械用管等。
看了上面所给你介绍的钢管型号规格表之后,人们对于这方面的内容是不是都应该已经了解了,有关于钢管儿再进行购买,应该仔细的去进行鉴别和挑选,选择到质量好的钢管的分类有哪些,看过上面的介绍之后才发现有这么多的分类。
